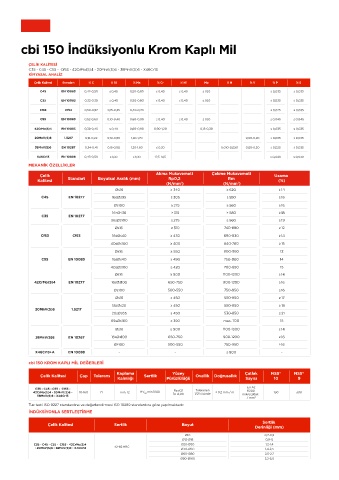

cbi 150 İndüksiyonlu Krom Kaplı Mil

ÇELİK KALİTESİ
C35 - C45 - C55 - Cf53 - 42CrMo(S)4 - 20MnV(S)6 - 38MnV(S)6 - X46Cr13
KİMYASAL ANALİZ
Çelik Kalitesi Standart % C % Si % Mn % Cr % Ni Mo % N % V % P % S
C45 EN 10083 0,42-0,50 ≤ 0,40 0,50-0,80 ≤ 0,40 ≤ 0,40 ≤ 0,10 ≤ 0,035 ≤ 0,035
C35 EN 10083 0,32-0,39 ≤ 0,40 0,50-0,80 ≤ 0,40 ≤ 0,40 ≤ 0,10 ≤ 0,035 ≤ 0,035
Cf53 Cf53 0,50-0,57 0,15-0,35 0,40-0,70 ≤ 0,025 ≤ 0,035
C55 EN 10083 0,52-0,60 0,10-0,40 0,60-0,90 ≤ 0,40 ≤ 0,40 ≤ 0,10 ≤ 0,045 ≤ 0,045
42CrMo(S)4 EN 10083 0,38-0,45 ≤ 0,40 0,60-0,90 0,90-1,20 0,15-0,30 ≤ 0,035 ≤ 0,035
20MnV(S)6 1.5217 0,16-0,22 0,10-0,50 1,30-1,70 0,08-0,20 ≤ 0,035 ≤ 0,035
38MnV(S)6 EN 10267 0,34-0,41 0,15-0,80 1,20-1,60 ≤ 0,30 0,010-0,020 0,08-0,20 ≤ 0,025 ≤ 0,035
X46Cr13 EN 10088 0,43-0,50 ≤ 1,00 ≤ 1,00 12,5-14,5 ≤ 0,040 ≤ 0,030
MEKANİK ÖZELLİKLER
Akma Mukavemeti Çekme Mukavemeti
Çelik Uzama
Kalitesi Standart Boyutsal Aralık (mm) Rp0,2 Rm (%)
(N/mm²) (N/mm²)
Ø≤16 ≥ 340 ≥ 620 ≥ 14
C45 EN 10277 16≤Ø≤95 ≥ 305 ≥ 580 ≥ 16
Ø≥100 ≥ 275 ≥ 560 ≥ 16
16≤Ø≤36 ≥ 315 ≥ 580 ≥ 18
C35 EN 10277
36≤Ø≤100 ≥ 275 ≥ 560 ≥ 19
Ø≤16 ≥ 510 740-880 ≥ 12
Cf53 Cf53 16≤Ø≤40 ≥ 430 690-830 ≥ 14
40≤Ø≤100 ≥ 400 640-780 ≥ 15
Ø≤16 ≥ 550 800-950 12
C55 EN 10083 16≤Ø≤40 ≥ 490 750-900 14
40≤Ø≤100 ≥ 420 700-850 15
Ø≤16 ≥ 900 1100-1300 ≥ 14
42CrMo(S)4 EN 10277 16≤Ø≤100 650-750 900-1200 ≥ 16
Ø≥100 500-550 750-950 ≥ 16
Ø≤16 ≥ 450 550-850 ≥ 17
18≤Ø≤20 ≥ 450 550-850 ≥ 18
20MnV(S)6 1.5217
20≤Ø≤65 ≥ 450 530-850 ≥ 21
65≤Ø≤160 ≥ 390 max. 700 15
Ø≤16 ≥ 900 1100-1300 ≥ 14
38MnV(S)6 EN 10267 16≤Ø≤100 650-750 900-1200 ≥ 16
Ø≥100 500-550 750-950 ≥ 16
X46Cr13+A EN 10088 - - ≤ 800 -
cbi 150 KROM KAPLI MİL DEĞERLERİ
Kaplama Yüzey Çatlak NSS° NSS°
Çelik Kalitesi Çap Tolerans Sertlik Ovallik Doğrusallık
Kalınlığı Pürüzlülüğü Sayısı 10 9
En Az
C35 - C45 - C55 - Cf53 - Toleransın
Ra ≤0,1
6000
42CrMo(S)4 - 20MnV(S)6 - 10-160 f7 min. 12 HV 0,1 min.1000 Rt ≤1,00 1/2'si içinde ≤ 0,2 mm / m mikroçatlak 150 300
38MnV(S)6 - X46Cr13
/ mm²
Tuz testi ISO 9227 standardına ve değerlendirmesi ISO 10289 standardına göre yapılmaktadır.
İNDÜKSİYONLA SERTLEŞTİRME
Sertlik
Çelik Kalitesi Sertlik Boyut
Derinliği (mm)
Ø10 0,7-0,9
Ø12-Ø18 0,9-1,1
C35 - C45 - C55 - Cf53 - 42CrMo(S)4 Ø20-Ø30 1,2-1,4
- 20MnV(S)6 - 38MnV(S)6 - X46Cr13 42-62 HRC Ø30-Ø60 1,4-2,5
Ø60-Ø80 2,5-2,7
Ø80-Ø160 3,2-5,0
