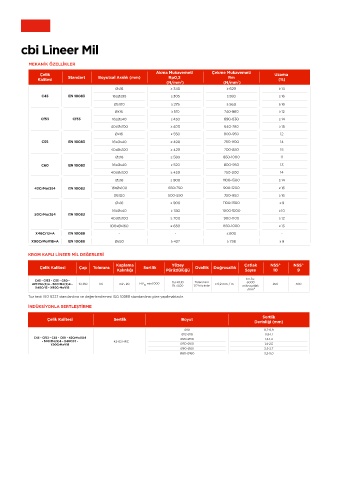

cbi Lineer Mil

MEKANİK ÖZELLİKLER
Akma Mukavemeti Çekme Mukavemeti
Çelik Uzama
Kalitesi Standart Boyutsal Aralık (mm) Rp0,2 Rm (%)
(N/mm²) (N/mm²)
Ø≤16 ≥ 340 ≥ 620 ≥ 14
C45 EN 10083 16≤Ø≤95 ≥ 305 ≥ 580 ≥ 16
Ø≥100 ≥ 275 ≥ 560 ≥ 16
Ø≤16 ≥ 510 740-880 ≥ 12
Cf53 Cf53 16≤Ø≤40 ≥ 430 690-830 ≥ 14
40≤Ø≤100 ≥ 400 640-780 ≥ 15
Ø≤16 ≥ 550 800-950 12
C55 EN 10083 16≤Ø≤40 ≥ 490 750-900 14
40≤Ø≤100 ≥ 420 700-850 15
Ø≤16 ≥ 580 850-1000 11
C60 EN 10083 16≤Ø≤40 ≥ 520 800-950 13
40≤Ø≤100 ≥ 450 750-900 14
Ø≤16 ≥ 900 1100-1300 ≥ 14
42CrMo(S)4 EN 10083 16≤Ø≤100 650-750 900-1200 ≥ 16
Ø≥100 500-550 750-950 ≥ 16
Ø≤16 ≥ 900 1100-1300 ≥ 9
16≤Ø≤40 ≥ 780 1000-1200 ≥ 10
50CrMo(S)4 EN 10083
40≤Ø≤100 ≥ 700 900-1100 ≥ 12
100≤Ø≤160 ≥ 650 850-1000 ≥ 13
X46Cr13+A EN 10088 - - ≤ 800 -
X90CrMoV18+A EN 10088 Ø≤50 ≥ 427 ≥ 738 ≥ 9

KROM KAPLI LİNEER MİL DEĞERLERİ

Kaplama Yüzey Çatlak NSS° NSS°
Çelik Kalitesi Çap Tolerans Sertlik Ovallik Doğrusallık
Kalınlığı Pürüzlülüğü Sayısı 10 9
En Az
C45 - Cf53 - C55 - C60 -
6000
Toleransın
42CrMo(S)4 - 50CrMo(S)4 - 10-160 h6 min. 20 HV 0,1 min.1000 Ra ≤0,10 1/2'si içinde ≤ 0,2 mm / m mikroçatlak 250 500
Rt ≤1,00
X46Cr13 - X90CrMoV18
/mm²
Tuz testi ISO 9227 standardına ve değerlendirmesi ISO 10289 standardına göre yapılmaktadır.
İNDÜKSİYONLA SERTLEŞTİRME
Sertlik
Çelik Kalitesi Sertlik Boyut
Derinliği (mm)
Ø10 0,7-0,9
Ø12-Ø18 0,9-1,1
C45 - Cf53 - C55 - C60 - 42CrMo(S)4 Ø20-Ø30 1,2-1,4
- 50CrMo(S)4 - X46Cr13 - 42-62 HRC
X90CrMoV18 Ø30-Ø60 1,4-2,5
Ø60-Ø80 2,5-2,7
Ø80-Ø160 3,2-5,0
