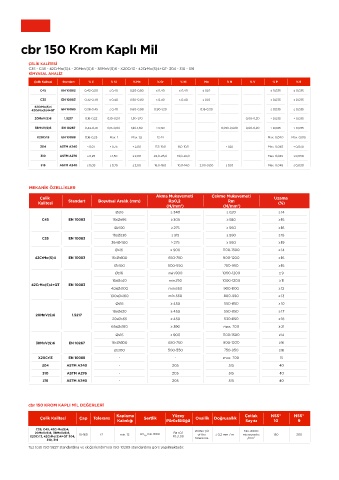

cbr 150 Krom Kaplı Mil

ÇELİK KALİTESİ
C35 - C45 - 42CrMo(S)4 - 20MnV(S)6 - 38MnV(S)6 - X20Cr13 - 42CrMo(S)4+QT- 304 - 310 - 316
KİMYASAL ANALİZ
Çelik Kalitesi Standart % C % Si % Mn % Cr % Ni Mo % N % V % P % S
C45 EN 10083 0,42-0,50 ≤ 0,40 0,50-0,80 ≤ 0,40 ≤ 0,40 ≤ 0,10 ≤ 0,035 ≤ 0,035
C35 EN 10083 0,32-0,39 ≤ 0,40 0,50-0,80 ≤ 0,40 ≤ 0,40 ≤ 0,10 ≤ 0,035 ≤ 0,035
42CrMo(S)4
42CrMo(S)4+QT EN 10083 0,38-0,45 ≤ 0,40 0,60-0,90 0,90-1,20 0,15-0,30 ≤ 0,035 ≤ 0,035
20MnV(S)6 1.5217 0,16-0,22 0,10-0,50 1,30-1,70 0,08-0,20 ≤ 0,035 ≤ 0,035
38MnV(S)6 EN 10267 0,34-0,41 0,15-0,80 1,20-1,60 ≤ 0,30 0,010-0,020 0,08-0,20 ≤ 0,025 ≤ 0,035
X20Cr13 EN 10088 0,16-0,25 Max. 1 Max. 1,5 12-14 Max. 0,040 Max. 0,015
304 ASTM A240 ≤ 0,07 ≤ 0,75 ≤ 2,00 17,5-19,0 8,0-10,5 ≤ 0,10 Max. 0,045 ≤ 0,030
310 ASTM A276 ≤ 0,25 ≤ 1,50 ≤ 2,00 24,0-26,0 19,0-22,0 Max. 0,045 ≤ 0,030
316 ASTM A240 ≤ 0,08 ≤ 0,75 ≤ 2,00 16,0-18,0 10,0-14,0 2,00-3,00 ≤ 0,10 Max. 0,045 ≤ 0,030

MEKANİK ÖZELLİKLER
Çelik Akma Mukavemeti Çekme Mukavemeti Uzama
Kalitesi Standart Boyutsal Aralık (mm) Rp0,2 Rm (%)
(N/mm²) (N/mm²)
Ø≤16 ≥ 340 ≥ 620 ≥ 14
C45 EN 10083 16≤Ø≤95 ≥ 305 ≥ 580 ≥ 16
Ø≥100 ≥ 275 ≥ 560 ≥ 16
16≤Ø≤36 ≥ 315 ≥ 580 ≥ 18
C35 EN 10083
36≤Ø≤100 ≥ 275 ≥ 560 ≥ 19
Ø≤16 ≥ 900 1100-1300 ≥ 14
42CrMo(S)4 EN 10083 16≤Ø≤100 650-750 900-1200 ≥ 16
Ø≥100 500-550 750-950 ≥ 16
Ø≤16 min.900 1000-1200 ≥ 9
16≤Ø≤40 min.750 1000-1200 ≥ 11
42CrMo(S)4+QT EN 10083
40≤Ø≤100 min.650 900-1100 ≥ 12
100≤Ø≤160 min.550 800-950 ≥ 13
Ø≤16 ≥ 450 550-850 ≥ 10
18≤Ø≤20 ≥ 450 550-850 ≥ 17
20MnV(S)6 1.5217
20≤Ø≤65 ≥ 450 530-850 ≥ 18
65≤Ø≤160 ≥ 390 max. 700 ≥ 21
Ø≤16 ≥ 900 1100-1300 ≥14
38MnV(S)6 EN 10267 16≤Ø≤100 650-750 900-1200 ≥16
Ø≥100 500-550 750-950 ≥16
X20Cr13 EN 10088 - - max. 700 15
304 ASTM A240 - 205 515 40
310 ASTM A276 - 205 515 40
316 ASTM A240 - 205 515 40

cbr 150 KROM KAPLI MİL DEĞERLERİ

Kaplama Yüzey Çatlak NSS° NSS°
Çelik Kalitesi Çap Tolerans Sertlik Ovallik Doğrusallık
Kalınlığı Pürüzlülüğü Sayısı 10 9
C35, C45, 42CrMo(S)4,
20MnV(S)6, 38MnV(S)6, HV 0,1 min.1000 Ra ≤0,1 Within 1/2 Min. 6000
of the
X20Cr13, 42CrMo(S)4+QT 304, 10-160 f7 min. 12 Rt ≤1,00 tolerance ≤ 0,2 mm / m microcracks 150 300
/mm²
310, 316
Tuz testi ISO 9227 standardına ve değerlendirmesi ISO 10289 standardına göre yapılmaktadır.
