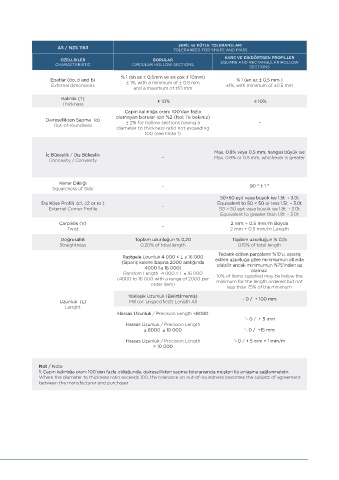

ASTM A500 TOLERANSLAR, BOYUTLAR VE KESİT ÖZELLİKLER AS / NZS 1163 ŞEKİL ve KÜTLE TOLERANSLARI
TOLERANCES, DIMENSIONS AND SECTIONAL PROPERTIES TOLERANCES FOR SHAPE AND MASS
ÖZELLİKLER EBAT EBAT TOLERANS ÖZELLİKLER BORULAR KARE VE DİKDÖRTGEN PROFİLLER
CHARACTERISTIC DIMENSION, (in) DIMENSION, (mm) TOLERANCE, (mm) CHARACTERISTIC CIRCULAR HOLLOW SECTIONS SQUARE AND RECTANGULAR HOLLOW
SECTIONS
Çapın ± 0,5%‘i kadar (D. 0,005)
For D ≤ 1,9 in. D≤48,3 mm Up to ± 0,5% of Diameter Ebatlar (do, d and b) % 1 (en az ± 0,5mm ve en çok ± 10mm) % 1 (en az ± 0,5 mm )
(D. 0,005 ) External dimensions ± 1%, with a minimum of ± 0.5 mm ±1%, with minimum of ±0.5 mm
Boru Dış Boyutlar (D) and a maximum of ±10 mm
Pipe External Dimensions (D)
Çapın ± 0,75%‘i kadar (D.0,0075) Kalınlık (T)
For D ≥ 2 in. D≥50,8 mm Up to ± 0,75% of Diameter Thickness ± 10% ± 10%
(D. 0,0075)
Çapın kalınlığa oranı 100’den fazla
olamayan borular için %2 (Not 1’e bakınız)
2 1/2 or under B / H ≤ 63,5 ± 0,5 Dairesellikten Sapma (o) ± 2% for hollow sections having a -
Out-of-roundness diameter to thickness ratio not exceeding
Profil Dış Boyutlar (B/H) Over 2 1/2 to 3 1/2 , incl 63,5 < B / H ≤ 88,9 ± 0,6 100 (see Note 1)
Profile External Dimensions
(B/H) Over 3 1/2 to 5 1/2 , incl 88,9 < B / H ≤ 139,7 ± 0,8
Max. 0.8% veya 0.5 mm, hangisi büyük ise
İç Bükeylik / Dış Bükeylik
Over 5 1/2 B / H > 139,7 ± 1% Concavity / Convexity - Max. 0.8% or 0.5 mm, whichever is greater
1 1/2 and under B / H ≤ 38,1 1,3 max.
Over 1 1/2 to 2 1/2 , incl 38,1 < B / H ≤ 63,5 1,6 max.
Çarpılma (V) Over 2 1/2 to 4, incl 63,5 < B / H ≤ 101,6 1,9 max. Kenar Dikliği - 90 ° ± 1 °
Twist (V) Over 4 to 6, incl 101,6 < B / H ≤ 152,4 2,2 max. Squareness of Side
50×50 eşit veya büyük ise 1.5t - 3.0t
Over 6 to 8, incl 152,4 < B / H ≤ 203,2 2,58 max. Dış Köşe Profili (c1, c2 or ro ) Equivalent to 50 × 50 or less 1.5t - 3.0t
Over 8 B / H > 203,2 2,8 max. External Corner Profile - 50 × 50 eşit veya büyük ise 1.8t - 3.0t
Equivalent to greater than 1.8t - 3.0t
22 ft and Under 6,5 m. ve altı - 6 / + 13 mm
2 mm + 0.5 mm/m Boyda
Uzunluk (L) Çarpıklık (V) - 2 mm + 0.5 mm/m Length
Twist
Lenght (L)
Over 22 ft. 6,5 m. üzerinde - 6 / + 19 mm
Doğrusallık Toplam uzunluğun % 0,20 Toplam uzunluğun % 0,15
Straightness 0.20% of total length 0.15% of total length
Tedarik edilen parçaların %10’u, sipariş
Kalınlık (T) Et kalınlığının % 10 ‘ u kadar (± 0,10.T) Rastgele Uzunluk 4 000 < L ≤ 16 000 edilen uzunluğa göre minimumun altında
Thickness (T) Up to 10 % of wall thickness (± 0,10.T) (Sipariş kalemi başına 2000 aralığında olabilir ancak minimumun %75’inden az
4000 ila 16 000) olamaz.
Random Length 4 000 < L ≤ 16 000
(4000 to 16 000 with a range of 2000 per 10% of items supplied may be below the
order item) minimum for the length ordered but not
less than 75% of the minimum
Doğrusallık
Straightness 2,08 mm/m. (max) Yaklaşık Uzunluk (Belirtilmemiş) - 0 / + 100 mm
Uzunluk (L) Mill (or ‘unspecified’) Length All
Lenght
Hassas Uzunluk / Precision Length <6000
‘- 0 / + 5 mm
Dış Köşe Profili Et kalınlığının 3 katını geçmemelidir. Hassas Uzunluk / Precision Length
External Corner Profile Shall not exceed 3 times the specified wall thickness. ≥ 6000 ≤ 10 000 ‘- 0 / +15 mm

Hassas Uzunluk / Precision Length ‘- 0 / + 5 mm + 1 mm/m
> 10 000
İç Bükeylik / Dış Bükeylik Çap toleransları ile aynıdır.
Concavity / Convexity Same as the diameter tolerances.
Not / Note
1. Çapın kalınlığa oranı 100’den fazla olduğunda, dairesellikten sapma toleransında müşteri ile anlaşma sağlanmalıdır.
Where the diameter to thickness ratio exceeds 100, the tolerance on out-of-roundness becomes the subject of agreement
between the manufacturer and purchaser
Kenar Dikliği
Squareness of Side (θ) ± % 2° (max)

Not / Note Tüm ölçümler uç kısımlardan 50,8 mm uzaklıktan yapılır.
All measurements are measured at 50.8 mm from the ends.
