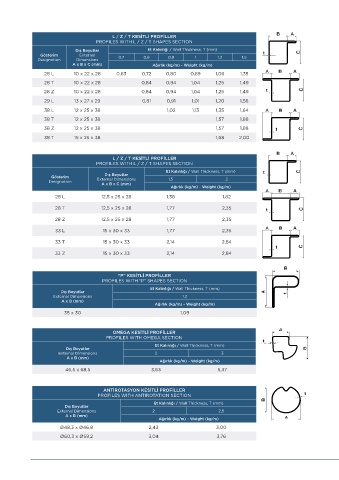

L / Z / T KESİTLİ PROFİLLER RADÜS KESİTLİ PROFİLLER
PROFILES WITH L / Z / T SHAPES SECTION PROFILES WITH RADIUS SHAPES SECTION
Dış Boyutlar Et Kalınlığı / Wall Thickness, T (mm) Dış Boyutlar Et Kalınlığı / Wall Thickness, T (mm)
Gösterim External External Dimensions
Designation Dimensions 0,7 0,8 0,9 1 1,2 1,5 A x B (mm) 1,5 2
A x B x C (mm) Ağırlık (kg/m) - Weight (kg/m) Ağırlık (kg/m) - Weight (kg/m)
28 L 10 x 22 x 28 0,63 0,72 0,80 0,89 1,06 1,35 63,3 x 45,2 2,29 3,02
28 T 10 x 22 x 28 0,84 0,94 1,04 1,25 1,49 43,3 x 43,3 1,83 2,41
42,5 x 33,3 1,59 2,10
28 Z 10 x 22 x 28 0,84 0,94 1,04 1,25 1,49
32,5 x 32,5 1,36 1,78
29 L 13 x 27 x 29 0,81 0,91 1,01 1,20 1,56
21,4 x 11,7 0,64
38 L 12 x 25 x 38 1,02 1,13 1,35 1,64
83,3 x 43,7 3,67
38 T 12 x 25 x 38 1,57 1,88
38 Z 12 x 25 x 38 1,57 1,88 KÜPEŞTE D PROFİL
RAILING PROFILES WITH “D” SHAPES
38 T 15 x 25 x 38 1,68 2,00
Et Kalınlığı / Wall Thickness, T (mm)
Dış Boyutlar
External Dimensions 1,2 1,5 2
A x B x C (mm)
L / Z / T KESİTLİ PROFİLLER Ağırlık (kg/m) - Weight (kg/m)
PROFILES WITH L / Z / T SHAPES SECTION 65 x 30 1,69 2,12 2,81
Et Kalınlığı / Wall Thickness, T (mm)
Dış Boyutlar
Gösterim 1,5 2 DİLİM PROFİLİ
Designation External Dimensions
A x B x C (mm) SLICED SHAPE PROFILE
Ağırlık (kg/m) - Weight (kg/m)
Et Kalınlığı / Wall Thickness, T (mm)
28 L 12,5 x 25 x 28 1,38 1,82 Dış Boyutlar
External Dimensions 1 1,2
A x B (mm)
28 T 12,5 x 25 x 28 1,77 2,35 Ağırlık (kg/m) - Weight (kg/m)
23 x 16 0,50 0,59
28 Z 12,5 x 25 x 28 1,77 2,35
33 L 15 x 30 x 33 1,77 2,35 EĞİK PROFİL
OBLIQUE PROFILE
33 T 15 x 30 x 33 2,14 2,84 Dış Boyutlar Et Kalınlığı / Wall Thickness, T (mm)
External Dimensions 1,5 2
33 Z 15 x 30 x 33 2,14 2,84 A x B (mm)
Ağırlık (kg/m) - Weight (kg/m)
20 x 40 30˚ 1,34 1,79
40 x 50 8˚ 2,11 2,78
“P” KESİTLİ PROFİLLER
PROFILES WITH “P” SHAPES SECTION 40 x 50 16˚ 2,11 2,78
Et Kalınlığı / Wall Thickness, T (mm) 50 x 60 8˚
Dış Boyutlar
External Dimensions 1,2
A x B (mm)
Ağırlık (kg/m) - Weight (kg/m) RAY PROFİL I RAIL PROFILE
35 x 30 1,09 Dış Boyutlar Et Kalınlığı / Wall Thickness, T (mm)
External Dimensions 2 2,5
A x B x C (mm)
Ağırlık (kg/m) - Weight (kg/m)
OMEGA KESİTLİ PROFİLLER
PROFILES WITH OMEGA SECTION 59 x 56 x 40 3,42 4,26
Et Kalınlığı / Wall Thickness, T (mm)
Dış Boyutlar
External Dimensions 2 3 X PROFİL I X PROFILE
A x B (mm)
Ağırlık (kg/m) - Weight (kg/m) Dış Boyutlar Et Kalınlığı / Wall Thickness, T (mm)
46,5 x 68,5 3,63 5,37 External Dimensions 5
A x B (mm)
Ağırlık (kg/m) - Weight (kg/m)
150 x 100 19,98
ANTİROTASYON KESİTLİ PROFİLLER
PROFILES WITH ANTIROTATION SECTION
Et Kalınlığı / Wall Thickness, T (mm)
Dış Boyutlar TRAPEZOID PROFİL I X PROFILE
External Dimensions 2 2,5
A x B (mm) Dış Boyutlar
Ağırlık (kg/m) - Weight (kg/m) External Dimensions Et Kalınlığı / Wall Thickness,
Ø48,3 x Ø46,8 2,43 3,00 A x B x C (mm) T (mm)
35 x 50 x 25 mm 1,4
Ø60,3 x Ø59,2 3,04 3,76
