DİKİŞLİ ALAŞIMSIZ İNCE TANELİ ÇELİKLERDEN SOĞUK ŞEKİLLENDİRİLEREK KAYNAK EDİLMİŞ

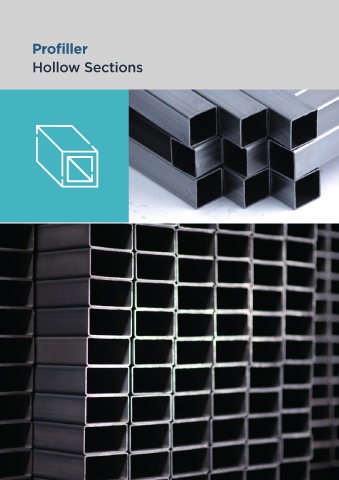

TS EN 10219-2 YAPISAL KARE VE DİKDÖRTGEN KESİTLİ ÇELİK BORULAR
COLD FORMED WELDED STRUCTURAL STEEL HOLLOW SECTIONS NON-ALLOY AND FINE GRAIN STEEL
Kenar Uzunlukları Et Kalınlığı / Wall Thickness (mm)
Side Length (s) mm
Profiller H B / H 0,49 0,56 0,59 0,74 Birim Ağırlık / Mass Per Unit Length (kg/m) 6 6,3 8 10
1,4
1,2
5
3
4
2,5
1,5
2
15
15
Hollow Sections 20 20 0,49 0,56 0,59 1,05 1,25
10
0,68
0,78
0,83
25 15 0,68 0,78 0,83 1,05 1,25
25 0,87 1,00 1,06 1,36 1,64 1,89
10 0,68 0,78 0,83 1,05
30 20 0,87 1,00 1,06 1,36 1,64 1,89
30 1,06 1,22 1,30 1,68 2,03 2,36
20 1,06 1,22 1,30 1,68 2,03 2,36
25 1,15 1,33 1,41 1,84 2,23 2,60
40
30 1,24 1,44 1,53 1,99 2,43 2,83
40 1,43 1,66 1,77 2,31 2,82 3,30 4,20 4,99
45 45 1,62 1,88 2,00 2,62 3,21 3,78 4,83 5,77
20 1,24 1,44 1,53 1,99 2,43 2,83
25 1,34 1,55 1,65 2,15 2,62 3,07 3,89
50 30 1,43 1,66 1,77 2,31 2,82 3,30 4,20 4,99
40 1,62 1,88 2,00 2,62 3,21 3,78 4,83
50 1,81 2,10 2,24 2,93 3,60 4,25 5,46 6,56
20 1,43 1,66 1,77 2,31 2,82 3,30
30 1,62 1,88 2,00 2,62 3,21 3,78 4,83
60
40 1,81 2,10 2,24 2,93 3,60 4,25 5,46 6,56
60 2,54 2,71 3,56 4,39 5,19 6,71 8,13
30 1,81 2,10 2,24 2,93 3,60 4,25 5,46 6,56
40 2,00 2,32 2,47 3,25 4,00 4,72 6,08 7,35
70
50 2,54 2,71 3,56 4,39 5,19 6,71 8,13
70 3,18 4,19 5,17 6,13 7,97 9,70
75 75 4,50 5,56 6,60 8,59 10,48 12,27
20 1,81 2,10 2,24 2,93 3,60 4,25
30 2,00 2,32 2,47 3,25 4,00 4,72 6,08 7,35
80 40 2,19 2,54 2,71 3,56 4,39 5,19 6,71 8,13
60 3,18 4,19 5,17 6,13 7,97 9,70
80 4,82 5,96 7,07 9,22 11,27 13,22
30 2,54 2,71 3,56 4,39 5,19 6,71
50 2,98 3,18 4,19 5,17 6,13 7,97 9,70
90
60 3,42 4,50 5,56 6,60 8,59 10,48
90 5,45 6,74 8,01 10,48 12,84 15,10
20 2,54 2,71 3,56 4,39 5,19
30 2,95 3,88 4,78 5,66 7,34 8,91
40 3,18 4,19 5,17 6,13 7,97 9,70
100 50 3,42 4,50 5,57 6,60 8,60 10,49 12,27
60 4,82 5,96 7,07 9,22 11,27 13,22
80 5,45 6,74 8,01 10,48 12,84 15,10
100 6,07 7,53 8,96 11,74 14,41 16,99 17,47 21,39
110 30 3,18 4,19 5,17 6,13 7,97 9,70
40 4,82 5,96 7,07 9,22 11,27 13,22
60 5,45 6,74 8,01 10,48 12,84 15,10
120 80 6,07 7,53 8,96 11,74 14,41 16,99 17,47 21,4
100 8,31 9,90 12,99 15,98 18,87 19,44 23,9
120 9,10 10,84 14,25 17,55 20,75 21,42 26,4
60 7,53 8,96 11,74 14,41 16,99 17,47 21,4
80 8,31 9,90 12,99 15,98 18,87 19,44 23,9
140
100 10,85 14,25 17,55 20,75
140 12,72 16,80 20,70 24,50 25,38 31,4
50 7,53 8,96 11,74 14,41 16,99 17,47 21,38
150 100 11,31 14,88 18,34 21,70 22,41 27,66
150 13,67 18,02 22,26 26,41 27,35 33,94
160 80 9,10 10,84 14,25 17,55 20,75 21,42 26,41
175 175 16,02 21,16 26,19 31,12 32,30 40,22
100 13,67 18,02 22,26 26,41 27,36 33,94
200 150 16,02 21,16 26,19 31,12 32,30 40,22
200 24,29 30,11 35,83 37,25 46,50 56,96
100 21,16 26,19 31,12 32,30 40,22
250 150 30,11 35,83 37,25 46,50 56,96
250 37,96 45,25 47,14 59,06 72,70
300 200 45,25 47,14 59,10 72,70
