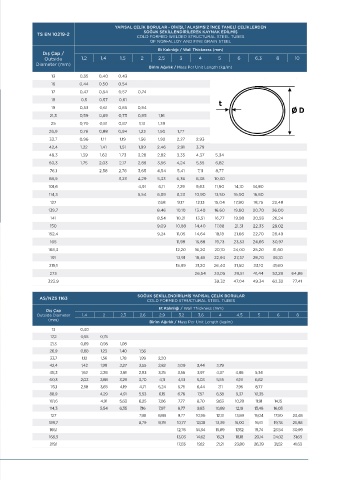

YAPISAL ÇELİK BORULAR - DİKİŞLİ ALAŞIMSIZ İNCE TANELİ ÇELİKLERDEN
SOĞUK ŞEKİLLENDİRİLEREK KAYNAK EDİLMİŞ
TS EN 10219-2
COLD FORMED WELDED STRUCTURAL STEEL TUBES
OF NON-ALLOY AND FINE GRAIN STEEL
Borular Dış Çap / Et Kalınlığı / Wall Thickness (mm)
Outside 1,2 1,4 1,5 2 2,5 3 4 5 6 6,3 8 10
Steel Tubes Diameter (mm) Birim Ağırlık / Mass Per Unit Length (kg/m)

13 0,35 0,40 0,43
16 0,44 0,50 0,54
17 0,47 0,54 0,57 0,74
18 0,5 0,57 0,61
19 0,53 0,61 0,65 0,84
21,3 0,59 0,69 0,73 0,95 1,16
25 0,70 0,81 0,87 1,13 1,39
26,9 0,76 0,88 0,94 1,23 1,50 1,77
33,7 0,96 1,11 1,19 1,56 1,92 2,27 2,93
42,4 1,22 1,41 1,51 1,99 2,46 2,91 3,79
48,3 1,39 1,62 1,73 2,28 2,82 3,35 4,37 5,34
60,3 1,75 2,03 2,17 2,88 3,56 4,24 5,55 6,82
76,1 2,58 2,76 3,65 4,54 5,41 7,11 8,77
88,9 3,23 4,29 5,33 6,36 8,38 10,30
101,6 4,91 6,11 7,29 9,63 11,90 14,10 14,80
114,3 5,54 6,89 8,23 10,90 13,50 16,00 16,80
127 7,68 9,17 12,13 15,04 17,90 18,75 23,48
139,7 8,46 10,10 13,40 16,60 19,80 20,70 26,00
141 8,54 10,21 13,51 16,77 19,98 20,93 26,24
150 9,09 10,88 14,40 17,88 21,31 22,33 28,02
152,4 9,24 11,05 14,64 18,18 21,66 22,70 28,49
165 11,99 15,88 19,73 23,53 24,66 30,97
168,3 12,20 16,20 20,10 24,00 25,20 31,60
191 13,91 18,45 22,94 27,37 28,70 36,10
219,1 15,99 21,20 26,40 31,50 33,10 41,60
273 26,54 33,05 39,51 41,44 52,28 64,86
323,9 39,32 47,04 49,34 62,32 77,41

SOĞUK ŞEKİLLENDİRİLMİŞ YAPISAL ÇELİK BORULAR
AS/NZS 1163
COLD FORMED STRUCTURAL STEEL TUBES
Et Kalınlığı / Wall Thickness (mm)
Dış Çap
Outside Diameter 1,4 2 2,3 2,6 2,9 3,2 3,6 4 4,5 5 6 8
(mm)
Birim Ağırlık / Mass Per Unit Length (kg/m)
13 0,40
17,2 0,55 0,75
21,3 0,69 0,95 1,08
26,9 0,88 1,23 1,40 1,56
33,7 1,12 1,56 1,78 1,99 2,20
42,4 1,42 1,99 2,27 2,55 2,82 3,09 3,44 3,79
48,3 1,62 2,28 2,61 2,93 3,25 3,56 3,97 4,37 4,86 5,34
60,3 2,03 2,88 3,29 3,70 4,11 4,51 5,03 5,55 6,19 6,82
76,1 2,58 3,65 4,19 4,71 5,24 5,75 6,44 7,11 7,95 8,77
88,9 4,29 4,91 5,53 6,15 6,76 7,57 8,38 9,37 10,35
101,6 4,91 5,63 6,25 7,06 7,77 8,70 9,63 10,78 11,91 14,15
114,3 5,54 6,35 7,16 7,97 8,77 9,83 10,88 12,19 13,48 16,03
127 7,98 8,88 9,77 10,96 12,13 13,59 15,04 17,90 23,48
139,7 8,79 9,78 10,77 12,08 13,39 15,00 16,61 19,78 25,98
165,1 12,78 14,34 15,89 17,82 19,74 23,54 30,99
168,3 13,03 14,62 16,21 18,18 20,14 24,02 31,63
219,1 17,03 19,12 21,21 23,80 26,39 31,52 41,63
