HA S S A S BORU PRE CISION TUBE S

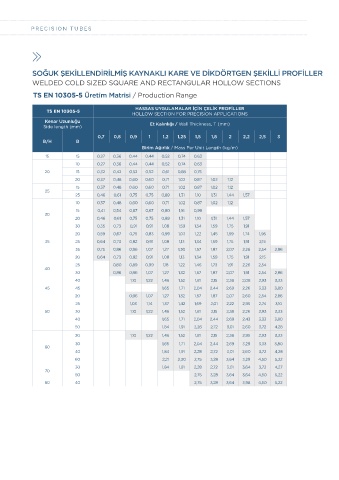

SOĞUK ŞEKİLLENDİRİLMİŞ KAYNAKLI BORULAR SOĞUK ŞEKİLLENDİRİLMİŞ KAYNAKLI KARE VE DİKDÖRTGEN ŞEKİLLİ PROFİLLER
WELDED COLD SIZED TUBES WELDED COLD SIZED SQUARE AND RECTANGULAR HOLLOW SECTIONS

EN 10305-3 Üretim Matrisi / Production Range TS EN 10305-5 Üretim Matrisi / Production Range

SOĞUK ŞEKİLLENDİRİLMİŞ KAYNAKLI BORULAR TS EN 10305-5 HASSAS UYGULAMALAR İÇİN ÇELİK PROFİLLER
EN 10305-3 WELDED COLD SIZED TUBES HOLLOW SECTION FOR PRECISION APPLICATIONS
Et Kalınlığı / Wall Thickness, T (mm) Kenar Uzunluğu Et Kalınlığı / Wall Thickness, T (mm)
Side length (mm)
Dış Çap/Outside
Diameter D (mm) 0,65 0,7 0,8 0,9 1 1,2 1,5 2 2,5 3 4,0 4,3 0,7 0,8 0,9 1 1,2 1,25 1,5 1,8 2 2,2 2,5 3
Birim Ağırlık / Mass Per Unit Length (kg/m) B/H B
8 0,12 0,13 0,14 0,16 0,17 0,20 Birim Ağırlık / Mass Per Unit Length (kg/m)
9 0,13 0,14 0,16 0,18 0,20 0,23 15 15 0,27 0,36 0,44 0,44 0,52 0,74 0,63
10 0,15 0,16 0,18 0,20 0,22 0,26 0,31 10 0,27 0,36 0,44 0,44 0,52 0,74 0,63
12 0,18 0,20 0,22 0,25 0,27 0,32 0,39 0,49 20 15 0,32 0,42 0,52 0,52 0,61 0,88 0,75
13 0,20 0,21 0,24 0,27 0,30 0,35 0,43 0,54 20 0,37 0,48 0,60 0,60 0,71 1,02 0,87 1,02 1,12
15 0,23 0,25 0,28 0,31 0,35 0,41 0,50 0,64 0,77 0,89 15 0,37 0,48 0,60 0,60 0,71 1,02 0,87 1,02 1,12
25
16 0,25 0,26 0,30 0,34 0,37 0,44 0,54 0,69 0,83 0,96 25 0,46 0,61 0,75 0,75 0,89 1,31 1,10 1,31 1,44 1,57
17 0,26 0,28 0,32 0,36 0,39 0,47 0,57 0,74 0,89 1,04 10 0,37 0,48 0,60 0,60 0,71 1,02 0,87 1,02 1,12
18 0,28 0,30 0,34 0,38 0,42 0,50 0,61 0,79 0,96 1,11 15 0,41 0,54 0,67 0,67 0,80 1,16 0,99
30
19 0,29 0,32 0,36 0,40 0,44 0,53 0,65 0,84 1,02 1,18 20 0,46 0,61 0,75 0,75 0,89 1,31 1,10 1,31 1,44 1,57
20 0,31 0,33 0,38 0,42 0,47 0,56 0,68 0,89 1,08 1,26 30 0,35 0,73 0,91 0,91 1,08 1,59 1,34 1,59 1,75 1,91
21 0,33 0,35 0,40 0,45 0,49 0,59 0,72 0,94 1,14 1,33 20 0,59 0,67 0,75 0,83 0,99 1,03 1,22 1,45 1,59 1,74 1,95
22 0,34 0,37 0,42 0,47 0,52 0,62 0,76 0,99 1,20 1,41 1,78 35 25 0,64 0,73 0,82 0,91 1,08 1,13 1,34 1,59 1,75 1,91 2,15
25 0,39 0,42 0,48 0,53 0,59 0,70 0,87 1,13 1,39 1,63 2,07 2,19 35 0,75 0,86 0,96 1,07 1,27 1,30 1,57 1,87 2,07 2,26 2,54 2,86
25,4 0,40 0,43 0,49 0,54 0,60 0,72 0,88 1,15 1,41 1,66 2,11 2,24 20 0,64 0,73 0,82 0,91 1,08 1,13 1,34 1,59 1,75 1,91 2,15
26,9 0,42 0,45 0,51 0,58 0,64 0,76 0,94 1,23 1,50 1,77 2,26 2,40 25 0,80 0,89 0,99 1,18 1,22 1,46 1,73 1,91 2,26 2,54
40
28 0,44 0,47 0,54 0,60 0,67 0,79 0,98 1,28 1,57 1,85 2,37 2,51 30 0,86 0,96 1,07 1,27 1,32 1,57 1,87 2,07 1,91 2,54 2,86
28,6 0,45 0,48 0,55 0,61 0,68 0,81 1,00 1,31 1,61 1,89 2,43 2,58 40 1,10 1,22 1,46 1,52 1,81 2,15 2,38 2,08 2,93 3,33
30 0,47 0,51 0,58 0,65 0,72 0,85 1,05 1,38 1,70 2,00 2,56 2,73 45 45 1,65 1,71 2,04 2,44 2,69 2,26 3,33 3,80
32 0,54 0,62 0,69 0,76 0,91 1,13 1,48 1,82 2,15 2,76 2,94 20 0,96 1,07 1,27 1,32 1,57 1,87 2,07 2,60 2,54 2,86
33,7 0,57 0,65 0,73 0,81 0,96 1,19 1,56 1,92 2,27 25 1,03 1,14 1,37 1,42 1,69 2,01 2,22 2,95 2,74 3,10
35 0,59 0,67 0,76 0,84 1,00 1,24 1,63 2,00 2,37 3,06 3,26 50 30 1,10 1,22 1,46 1,52 1,81 2,15 2,38 2,26 2,93 3,33
38 0,64 0,73 0,82 0,91 1,09 1,35 1,78 2,19 2,59 3,35 3,57 40 1,65 1,71 2,04 2,44 2,69 2,43 3,33 3,80
40 0,68 0,77 0,87 0,96 1,15 1,42 1,87 2,31 2,74 50 1,84 1,91 2,28 2,72 3,01 2,60 3,72 4,28
42 0,81 0,91 1,01 1,21 1,50 1,97 2,44 2,89 20 1,10 1,22 1,46 1,52 1,81 2,15 2,38 2,95 2,93 3,33
42,4 0,82 0,92 1,02 1,22 1,51 1,99 2,46 2,91 30 1,65 1,71 2,04 2,44 2,69 3,29 3,33 3,80
60
45 0,87 0,98 1,09 1,30 1,61 2,12 2,62 3,11 40 1,84 1,91 2,28 2,72 3,01 2,60 3,72 4,28
48 1,05 1,16 1,38 1,72 2,27 2,81 3,33 60 2,21 2,30 2,75 3,28 3,64 3,29 4,50 5,22
48,3 1,05 1,17 1,39 1,73 2,28 2,82 3,35 30 1,84 1,91 2,28 2,72 3,01 3,64 3,72 4,27
70
50 1,09 1,21 1,44 1,79 2,37 2,93 3,48 50 2,75 3,28 3,64 3,64 4,50 5,22
51 1,11 1,23 1,47 1,83 2,42 2,99 3,55 80 40 2,75 3,28 3,64 3,98 4,50 5,22
54 1,18 1,31 1,56 1,94 2,56 3,17 3,77
55 1,20 1,33 1,59 1,98 2,61 3,24 3,85
57 1,25 1,38 1,65 2,05 2,71 3,36 3,99
60 1,31 1,45 1,74 2,16 2,86 3,54 4,22
60,3 1,32 1,46 1,75 2,18 2,88 3,56 4,24
63 1,53 1,83 2,27 3,01 3,73 4,44
70 2,04 2,53 3,35 4,16 4,96
76 2,21 2,76 3,65 4,53 5,40
76,1 2,22 2,76 3,65 4,54 5,41
80 2,33 2,90 3,85 4,78 5,70
